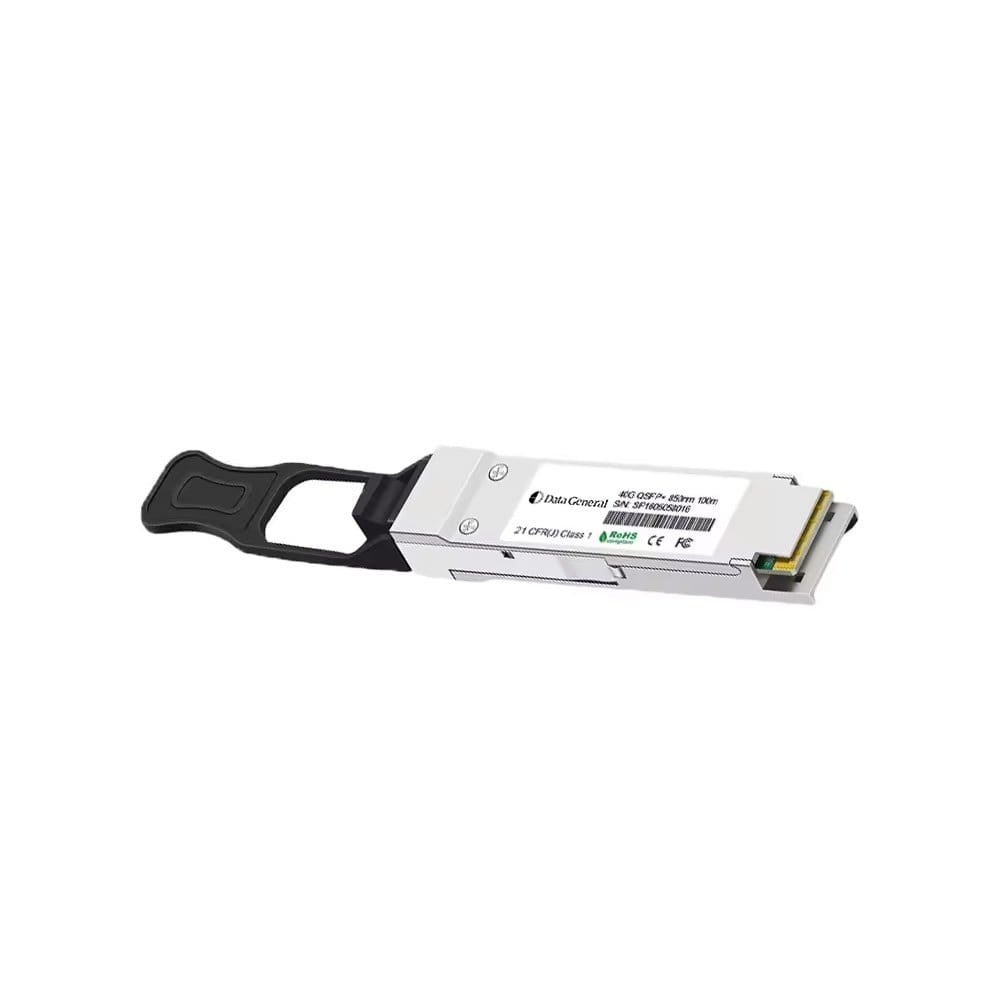

Data General DG-40G-SR-MM850 – Transceptor óptico 40G QSFP+ SR4 150m

El transceptor óptico DG-40G-SR-MM850 es una solución compacta y rentable para conectividad Ethernet a 40Gbps, compatible con los estándares QSFP+ MSA (Multi-Source Agreement). Utilizando cuatro carriles paralelos de 10Gbps, proporciona un ancho de banda agregado de 40Gbps, lo que lo hace ideal para conexiones de rack a rack en centros de datos, redes metropolitanas y entornos de nube.

Este módulo QSFP+ SR4 admite distancias de transmisión de 100 m en fibra OM3 y 150 m en fibra OM4, lo que lo convierte en una opción óptima para interconexiones de alta velocidad sobre fibra multimodo. El módulo integra monitorización de diagnóstico digital (DDM) para la supervisión del rendimiento en tiempo real, lo que garantiza un funcionamiento fiable de la red.

Con un bajo consumo de 1,5 W y funcionalidad intercambiable en caliente, el SPT-QSFP+MSR4 está diseñado para despliegues de red eficientes y de alta densidad, mejorando la escalabilidad y la rentabilidad en los centros de datos modernos.

Especificaciones técnicas:

Características generales:

• Factor de forma: QSFP+ (compatible con SFF-8436)
• Tasa de datos: 40Gbps (4x 10Gbps lanes)
• Longitud de onda: 850nm láser VCSEL
• Tipo de conector: Conector óptico MTP/MPO
• Distancia de transmisión:
  • 100m en OM3 MMF
  • 150m en OM4 MMF
• Conectable en caliente: Sí
• Fuente de alimentación: Fuente de alimentación única de 3,3 V
• Consumo de energía: 1,5W
• Temperatura de funcionamiento: 0°C a +70°C

Rendimiento y conformidad:

• Normas ópticas: IEEE 802.3 40GBASE-SR4
• Protocolos admitidos:
  • 40GbE (40G Ethernet)
  • InfiniBand SDR/DDR/QDR
  • OC-192, OTU1e, OTU2, OTU2e, OTU3
  • Canal de fibra (2G/4G/8G/10G)
• Conformidad con la seguridad láser: IEC 60825-1 Clase 1

Características ópticas:

• Transmisor:

  • Rango de longitud de onda: 840 – 860nm
  • Potencia óptica media por canal: -8 a 0 dBm
  • Relación de extinción: 3,5 dB min

• Receptor:

  • Sensibilidad del receptor: -13 dBm
  • Potencia de entrada máxima: +0,5 dBm
  • Desactivación de LOS: -14 dBm
  • LOS Assert: -30 dBm

Características eléctricas:

• Impedancia diferencial de entrada: 100Ω
• Impedancia diferencial de salida: 100Ω
• Tasa de error de bits (BER): 10^-12
• Amplitud de tensión de entrada diferencial: 120 – 1200 mV
• Amplitud de tensión de salida diferencial: 600 – 800 mV
• Desviación entre canales: 150 ps

Aplicaciones:

• Interconexiones de alta velocidad para centros de datos
• Enlaces Ethernet de 40GbE
• Cloud Computing & Virtualization Networks
• Redes de área de almacenamiento (SAN)
• Informática de alto rendimiento (HPC)
• Redes metropolitanas y de operador

El transceptor óptico 40G QSFP+ SR4 DG-40G-SR-MM850 ofrece una solución rentable, de alta densidad y eficiencia energética para despliegues de 40GbE de corto alcance, lo que garantiza una escalabilidad y un rendimiento sin fisuras en entornos de redes de alta velocidad.
