Descripción

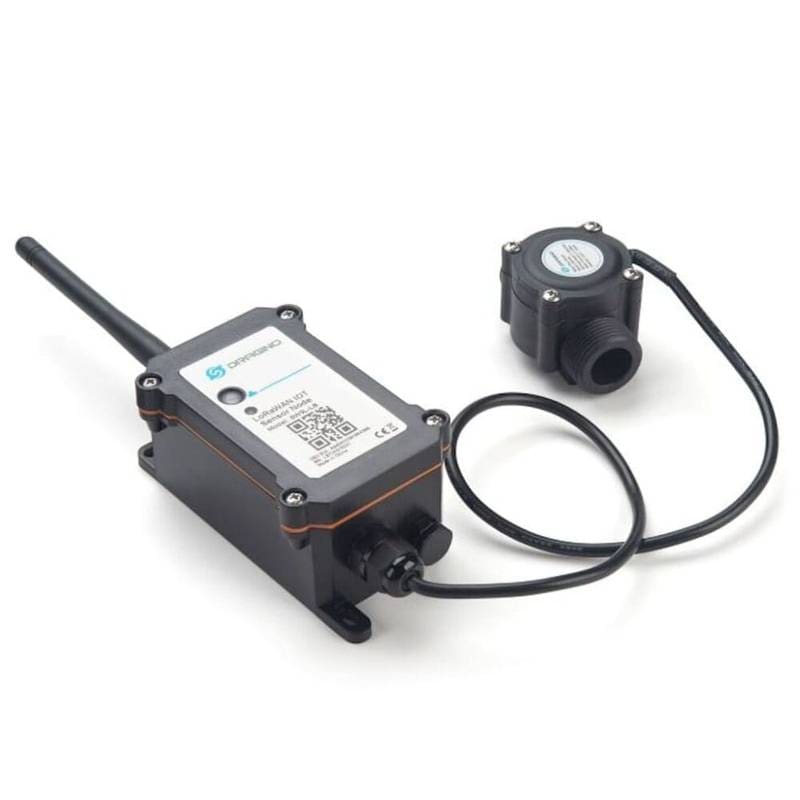

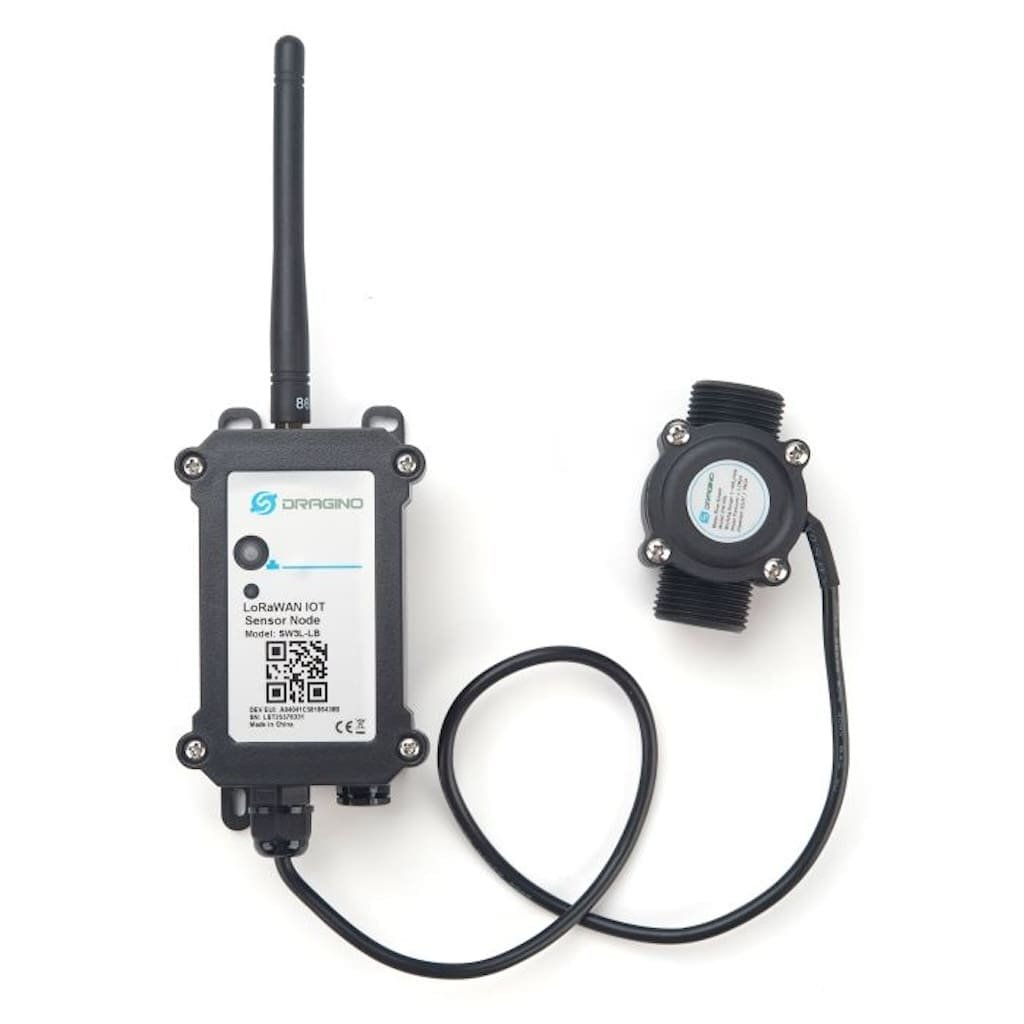

Dragino SW3L‑004‑LB es un nodo LoRaWAN Clase A que mide el flujo de agua en tuberías domésticas tipo DN15 usando un medidor de flujo (modelo 004). Genera pulsos proporcionales al volumen que circula y transmite lecturas periódicas además de enviar alarmas por flujo prolongado, ideal para detectar fugas o consumo irregular. Está preparado para uso en interiores o exteriores gracias a su batería de gran capacidad y carcasa resistente.

Especificaciones técnicas:

• Protocolo: LoRaWAN Clase A v1.0.3

• Tubería soportada: DN15 (½″), sensor modelo 004

• Rango de flujo: 0,3 – 10 L/min

• Resolución: 450 pulsos = 1 L, precisión ±5 %

• Intervalo de envío: por defecto cada 20 min (configurable)

• Alarmas: flujo continuo o anomalías, ajustables por usuario

• Batería: Li/SOCl₂ 8 500 mAh, duración estimada hasta 5 años

• Consumo en reposo: ~5 µA; transmisión: ~125 mA @20 dBm

• Temperatura de operación: –40 °C a +85 °C

• Carcasa: robusta, grado IP67 (resistente al agua y polvo)

• Dimensiones aproximadas: 145 × 100 × 50 mm

Características principales:

• Monitorización precisa en tuberías DN15

• Alarma por flujo prolongado para detección de fugas

• Memoria interna para registro temporal de datos

• Configuración remota vía downlink o comandos AT

• Batería de larga duración y diseño resistente

Compatibilidad:

Dragino SW3L‑004‑LB es Compatible con gateways LoRaWAN estándar y plataformas IoT (TTN, ChirpStack, Helium). Ideal para sistemas de gestión de agua residencial, comercial o agrícola.

Instalación básica:

1. Conectar el sensor de flujo de tipo DW‑004 a la tubería DN15.

2. Montar el dispositivo en ubicación estable y protegida.

3. Registrar el dispositivo en tu red LoRaWAN (OTAA o ABP).

4. Configurar parámetros como intervalo de envío y alarmas mediante BLE o downlink.

5. Supervisar datos y eventos desde la plataforma IoT seleccionada.

Dragino SW3L‑004‑LB es una solución tecnológica eficiente y de bajo consumo para monitorizar el uso del agua. Ideal para instalaciones inteligentes, gestión de recursos y detección de fugas remotas.
