Descripción

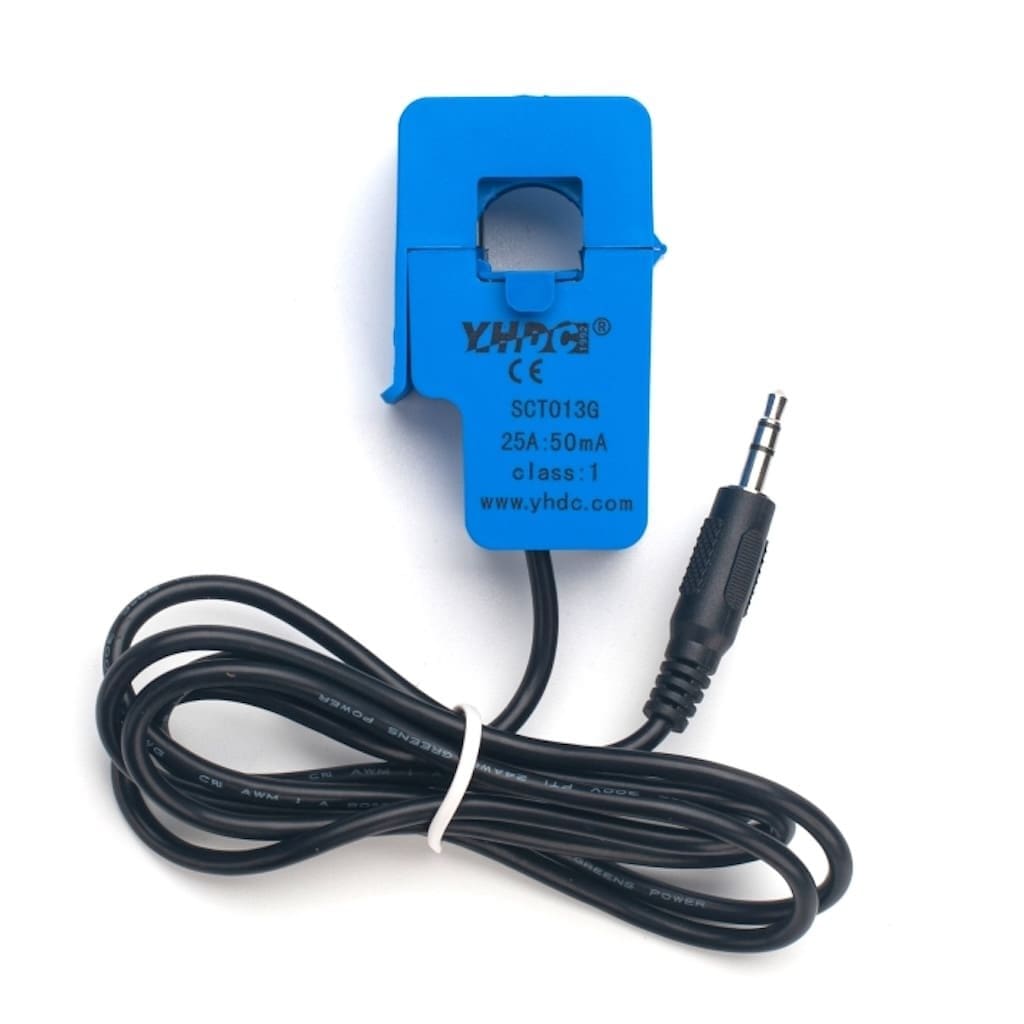

Dragino SCT013G-D-100 es un transformador de corriente tipo split‑core diseñado para medir corrientes alternas de hasta 100 A de forma segura y sin intervención eléctrica intrusiva. Gracias a su diseño de núcleo dividido, se puede instalar fácilmente en conductores existentes sin necesidad de desconectar o cortar cables. Proporciona una salida precisa de 50 mA, ideal para integrarse con dispositivos de medición y análisis energético, desde sistemas domésticos hasta entornos industriales.

Especificaciones técnicas:

• Rango de corriente AC: 0–100 A

• Relación de transformación: 100 A → 50 mA

• Precisión: aproximadamente ±1 % en condiciones nominales

• Apertura del núcleo: 13 mm de diámetro

• Tipo: núcleo dividido (split‑core) para instalación segura sin servicio interrumpido

• Temperatura de operación: –40 °C a +85 °C

• Dimensiones: compacto, ligero y adecuado para cuadros eléctricos

• Longitud de cable: 1 m

Características principales:

• Permite medición segura de corriente alterna hasta 100 A

• Núcleo dividido que facilita instalación sin intervención eléctrica

• Diseño robusto y duradero para entornos variados

• Compatible con dispositivos de monitorización LoRaWAN como el CS01‑LB y otros sistemas de energía

• Libre de mantenimiento y de larga vida útil

Compatibilidad:

Dragino SCT013G‑D‑100 es ideal para usarse con convertidores LoRaWAN, como el CS01‑LB de Dragino, y otros equipos que acepten señales de 50 mA. Perfecto para integración en sistemas de gestión energética, domótica o análisis en tiempo real.

Instalación básica:

1. Abre la pinza y colócala alrededor del cable conductor que se desea medir.

2. Asegura el cierre para que quede fija sin movimiento.

3. Conecta el cable de salida de 50 mA al convertidor correspondiente (por ejemplo, CS01‑LB).

4. Verifica lecturas iniciales y ajusta posibles factores de calibración según plataforma utilizada.

5. Integra en la plataforma IoT para monitorización remota del consumo eléctrico.

Dragino SCT013G‑D‑100 es una solución práctica, eficaz y muy utilizada para monitorizar consumos eléctricos en aplicaciones domésticas, industriales o IoT. Perfecto para proyectos de eficiencia energética o gestión remota de instalaciones.
