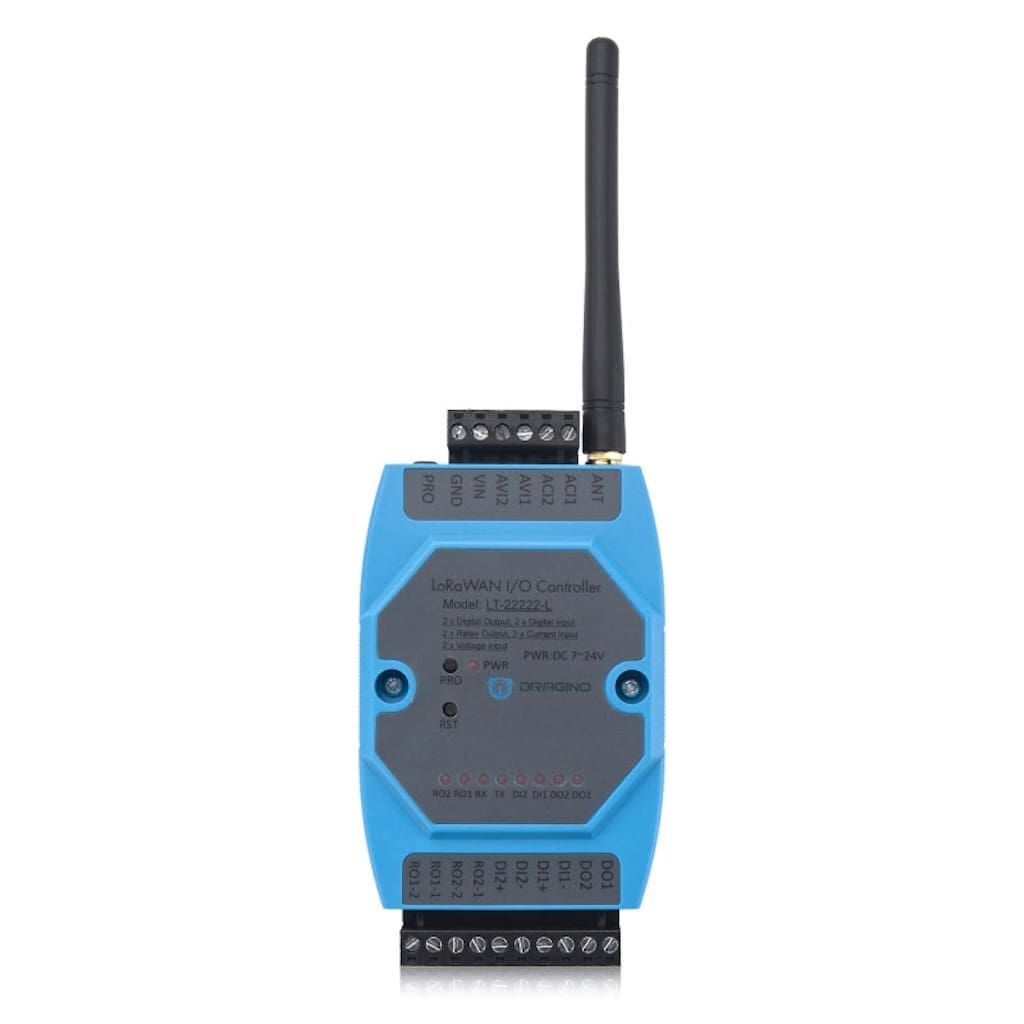

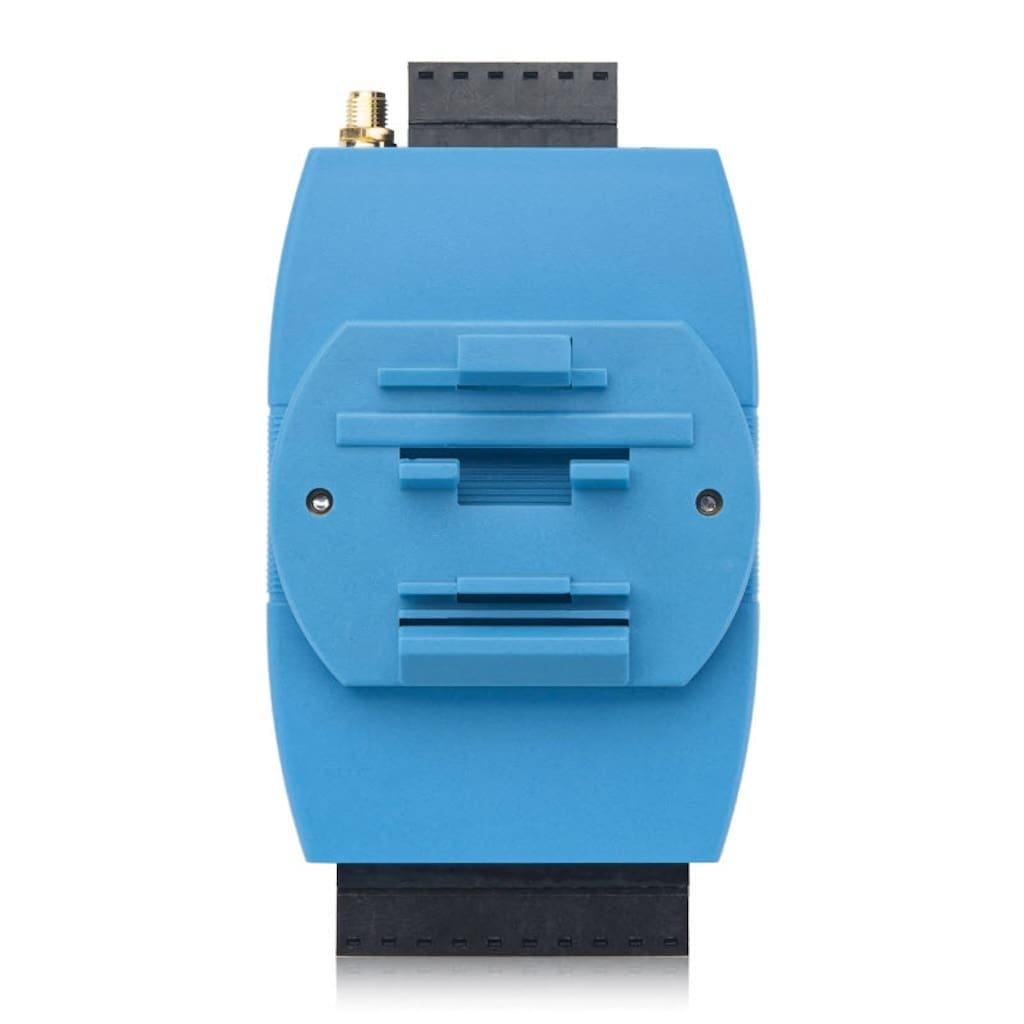

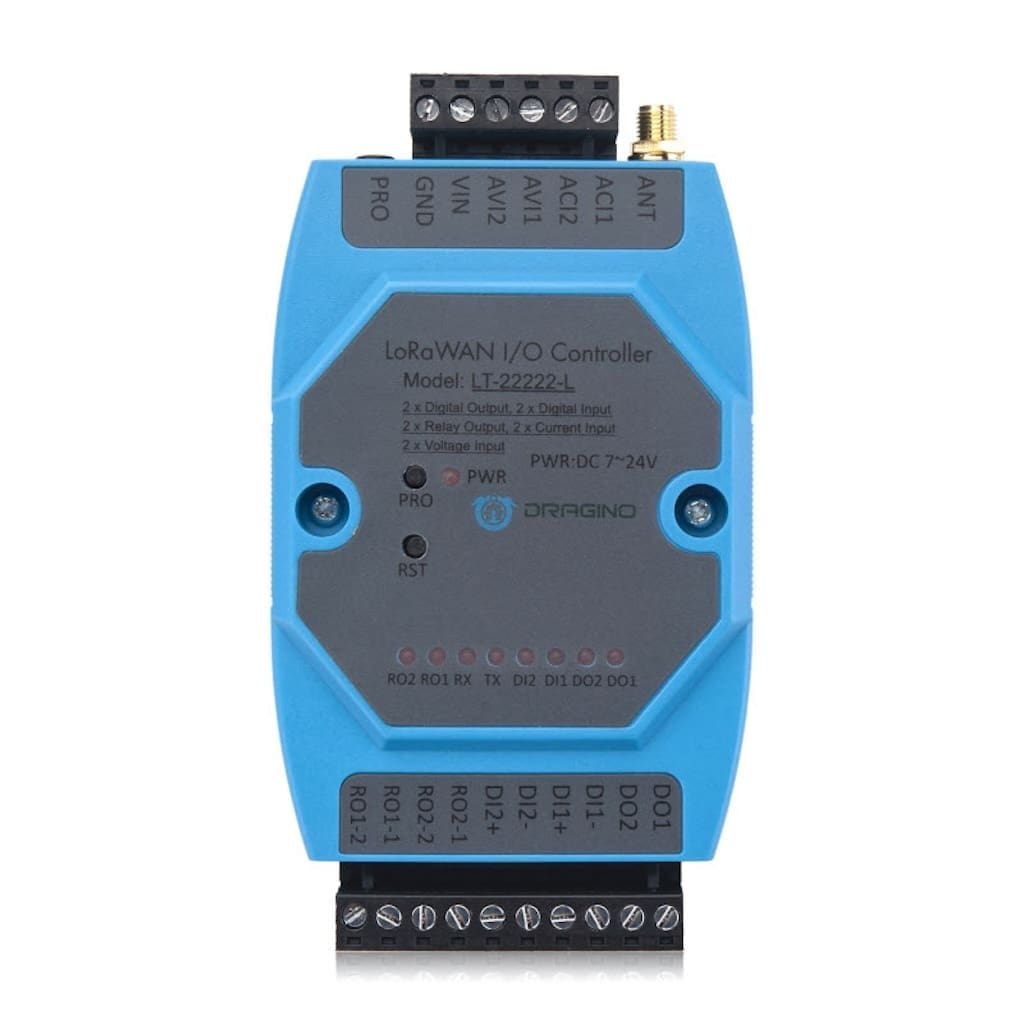

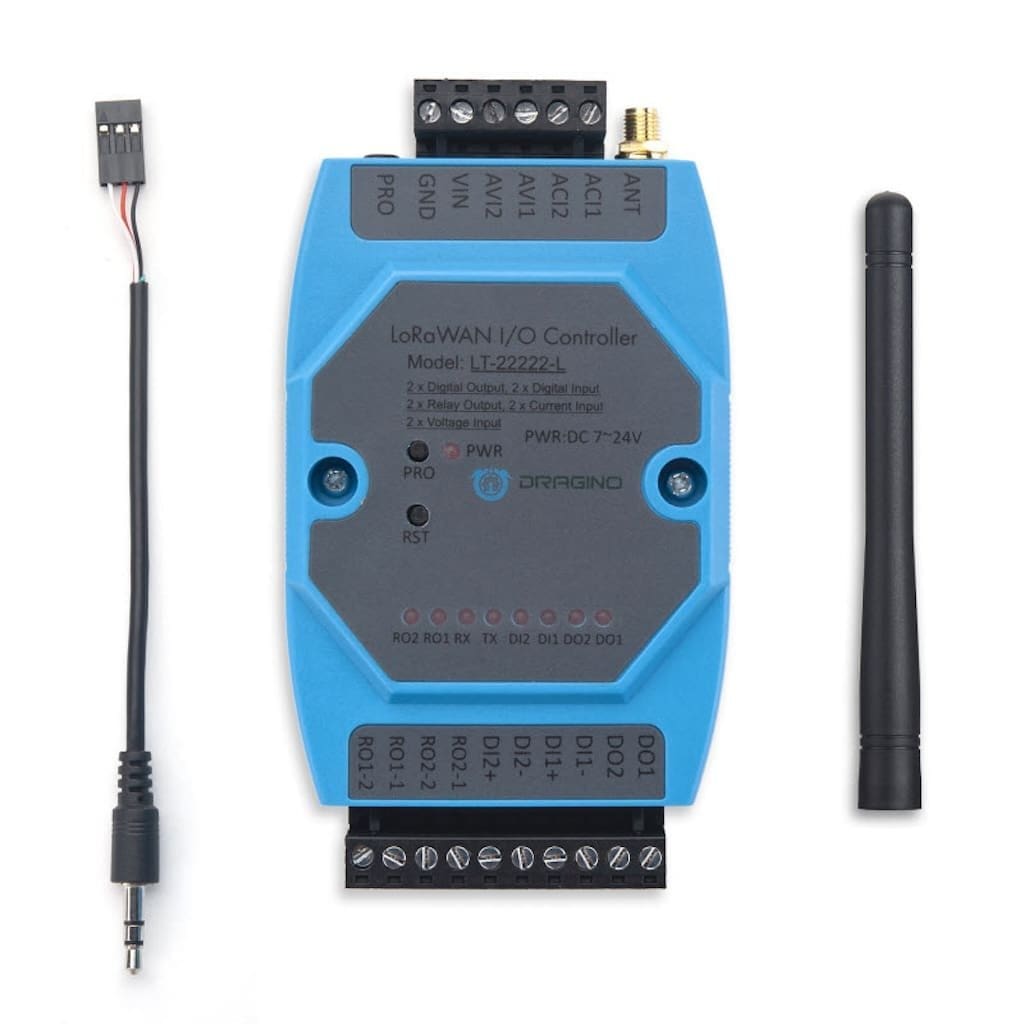

Dragino LT‑22222‑L es un nodo LoRaWAN Clase A/C diseñado para integrar sensores y actuadores en entornos industriales, agrícolas o smart buildings. Equipado con MCU STM32 y chip de radio SX1276/78, ofrece comunicación de largo alcance con bajo consumo. Incluye dos entradas digitales bi-direccionales, dos salidas digitales, dos salidas de relé (5 A), dos entradas analógicas de corriente (0‑20 mA), dos entradas analógicas de voltaje (0‑30 V) y alimentación de 7‑24 V DC. Soporta LoRaWAN en varias bandas y puede configurarse mediante comandos AT o downlink.

Especificaciones técnicas:

• Protocolo: LoRaWAN v1.0.3 Clase A y C

• MCU: STM32L072 / Radio: SX1276/78

• Entradas digitales: 2 (bidireccionales, hasta 50 V)

• Salidas digitales: 2 (NPN, max. 36 V, 450 mA)

• Salidas relé: 2 (5 A @ 250 VAC / 30 VDC)

• Entradas analógicas:

  • 2 x 0–20 mA (resolución 0,01 mA)

  • 2 x 0–30 V (resolución 0,01 V)

• Alimentación: 7–24 V DC

• Temperatura de operación: –40 °C…+85 °C

• Consumo: en reposo ~4 mA @12 V; transmisión ~34 mA

• Aprobación IP: carcasa resistente, preparada para entorno industrial

• Dimensiones: aprox. 135 × 70 × 30 mm; peso ~105 g

Características principales:

• Combinación de I/O digital, relé y analógico (voltaje/corriente)

• Modos de operación Clase A o C para aplicaciones versátiles

• Configuración remota vía AT Commands o downlink

• Compatibilidad con múltiples bandas LoRaWAN globales

• Amplio rango de tensión de alimentación y robustez climática

• Ideal para control industrial, automatización y monitorización

Compatibilidad:

Dragino LT‑22222‑L es compatible con gateways estándar y plataformas LoRaWAN como TTN, ChirpStack, Actility y Helium. Integrable con sistemas SCADA, PLC o setups IoT industriales.

Instalación básica:

1. Alimenta el dispositivo con fuente DC de 7‑24 V.

2. Conecta sensores: entradas digitales, analógicas o relés según funcionalidad.

3. Configura el modo de operación vía AT o downlink (MOD1–MOD5, triggers, conteo, etc.).

4. Registra el dispositivo en tu servidor LoRaWAN (OTAA o ABP).

5. Supervisa eventos, lecturas y activaciones desde la plataforma IoT.

Dragino LT‑22222‑L es una solución IoT versátil y completa para monitorización y control remoto. Perfecta para automatización, sensores industriales, sensorización urbana y gestión en remoto.
