Descripción

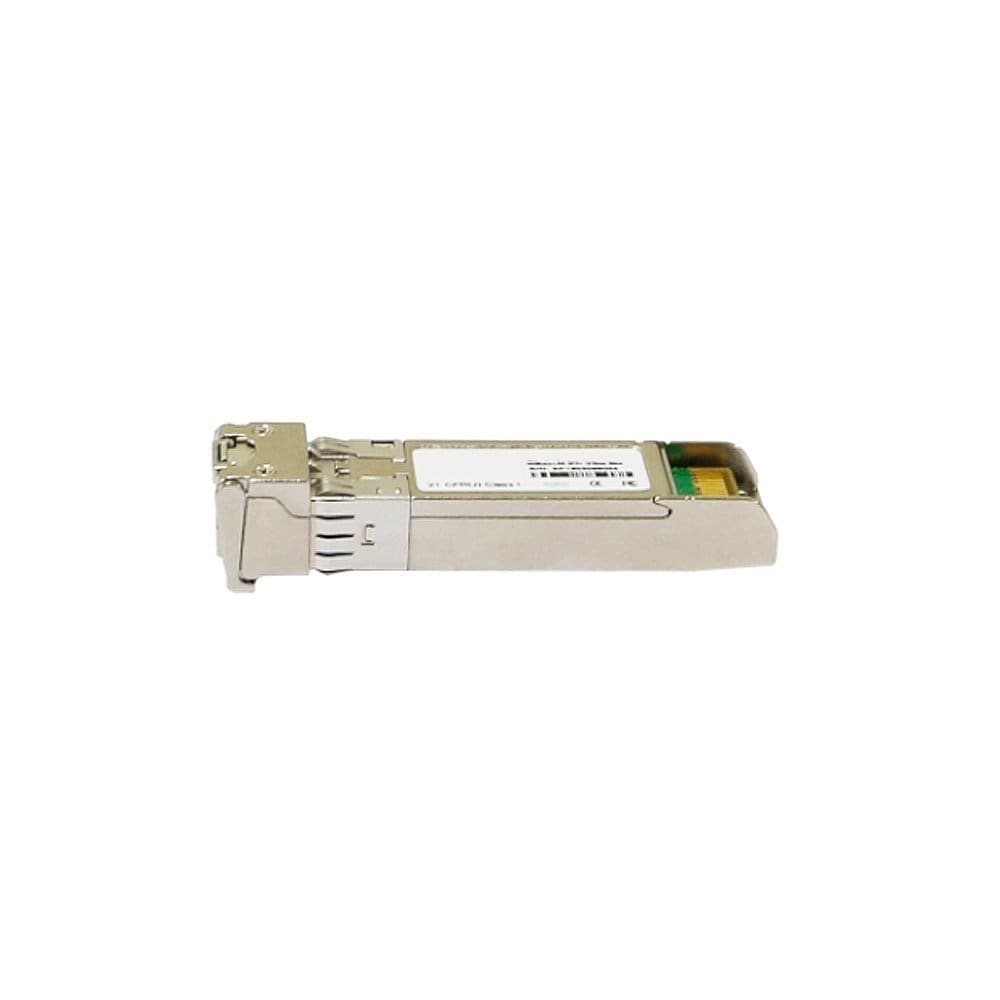

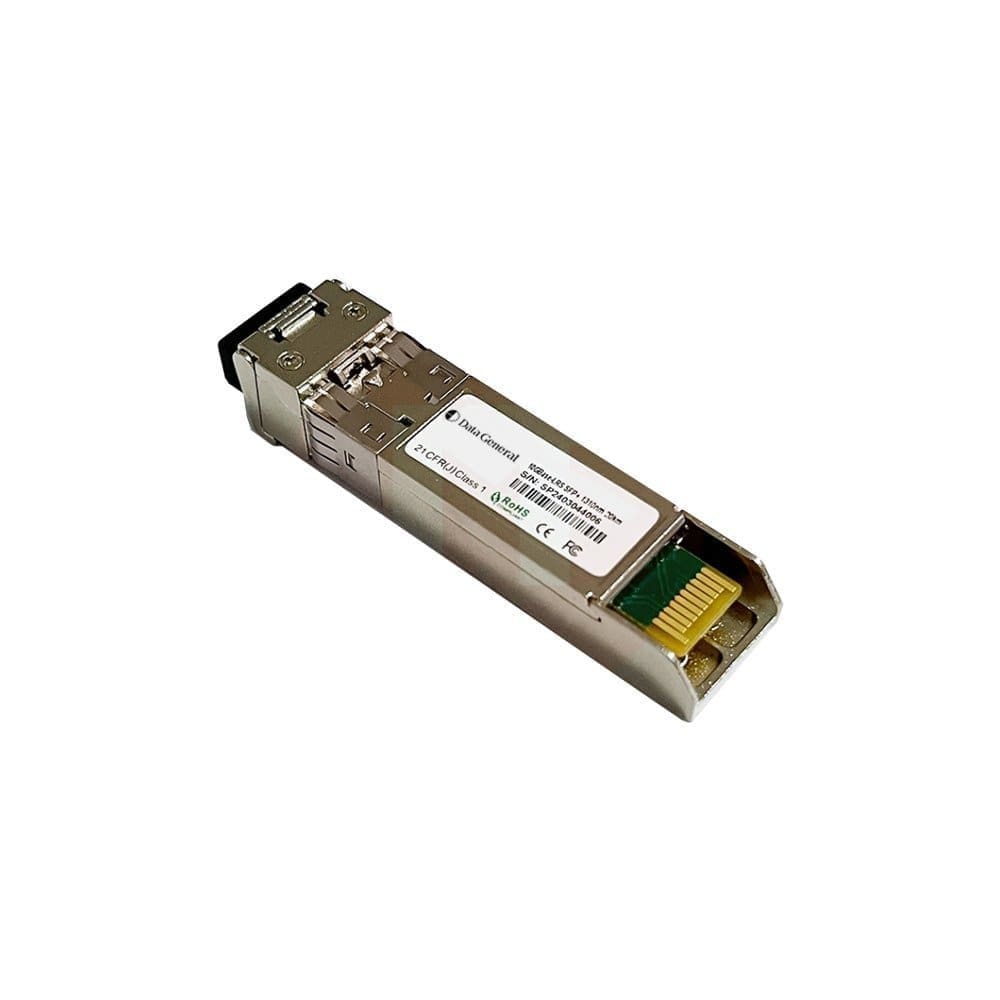

El transceiver óptico monomodo Data General DG-10G-LR-SM1310 10G SFP+ es una solución compacta y rentable para redes 10 Gigabit Ethernet (10GbE) a largas distancias. Al utilizar fibra monomodo (SMF), este módulo admite un alcance de transmisión de hasta 10 km o 20 km, lo que lo convierte en la opción ideal para interconexiones de red de alta velocidad.

Equipado con un transmisor láser DFB de 1310 nm y un receptor PIN de alta sensibilidad, el Data General DG-10G-LR-SM1310 garantiza un bajo consumo de energía al tiempo que proporciona un rendimiento óptico excepcional. Su factor de forma SFP+ conectable en caliente permite una integración perfecta en las infraestructuras de red existentes, lo que reduce el tiempo de inactividad por mantenimiento.

Este módulo 10G SFP+ LR es totalmente compatible con los estándares IEEE 802.3ae 10GBASE-LR/LW, SONET OC-192 / SDH y 10G Fibre Channel. También es compatible con la monitorización de diagnóstico digital (DDM), que proporciona monitorización del sistema en tiempo real para la estabilidad de la potencia óptica, el voltaje y la temperatura.

Especificaciones técnicas:

Características generales:

• Factor de forma: SFP+ (compatible con SFF-8431, SFF-8432)
• Tasa de datos: 10Gbps
• Longitud de onda: 1310nm DFB láser
• Tipo de conector: LC dúplex
• Distancia de transmisión:
  • 10km en SMF (SPT-P13TG-LR)
  • 20km en SMF (SPT-P13TG-LRS)
• Conectable en caliente: Sí
• Fuente de alimentación: Fuente de alimentación única de 3,3 V
• Consumo de energía: 1,5W máx
• Temperatura de funcionamiento:
  • Estándar: 0°C a +70°C
  • Industrial: -40°C a +85°C

Rendimiento y conformidad:

• Normas ópticas: IEEE 802.3ae 10GBASE-LR/LW
• Protocolos admitidos:
  • 10GbE Ethernet
  • SONET OC-192 / SDH
  • 10G Fibre Channel
• Conformidad con la seguridad láser: IEC 60825-1 Clase 1
• Amparo EMI: Carcasa totalmente metálica para un rendimiento EMI superior

Características ópticas:

• Transmisor:

  • Longitud de onda central: 1290 – 1330nm
  • Potencia óptica (OMA): -5,2 dBm
  • Potencia óptica media: -8,2 a 0,5 dBm
  • Relación de extinción: 3,5 dB min
  • Penalización por dispersión del transmisor (TDP): 3,2 dB

• Receptor:

  • Longitud de onda central: 1260 – 1355nm
  • Sensibilidad del receptor: -14,5 dBm
  • Potencia de entrada máxima: 0 dBm
  • Pérdida de señal (LOSA): -25 dBm
  • Pérdida de señal de reafirmación (LOSD): -15 dBm

Características eléctricas:

• Voltaje de la fuente de alimentación: 3,135V – 3,465V
• Corriente de alimentación: 300mA
• Operación de tensión de entrada diferencial: 180 – 700mV
• Oscilación de la tensión de salida diferencial: 180 – 850mV

Aplicaciones:

• Redes de centros de datos
• Enlaces Ethernet 10GbE
• Cloud Computing & Virtualization Networks
• Redes de área de almacenamiento (SAN)
• Redes metropolitanas y de operador

El transceptor óptico monomodo Data General DG-10G-LR-SM1310 de 10 Gbps DG-10G-LR-SM1310 es una solución eficiente y de alto rendimiento para redes de larga distancia y alta velocidad, que garantiza una escalabilidad sin fisuras y una transmisión de datos fiable en entornos empresariales y de telecomunicaciones.
