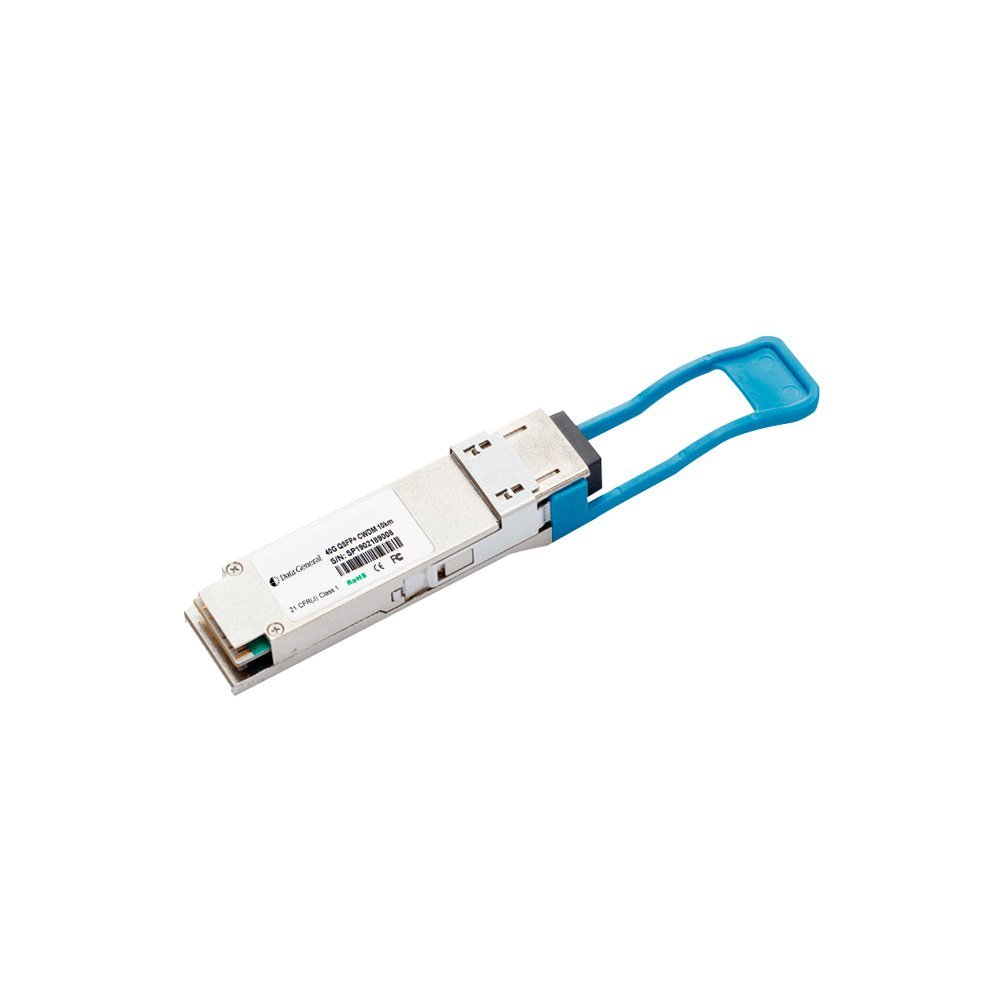

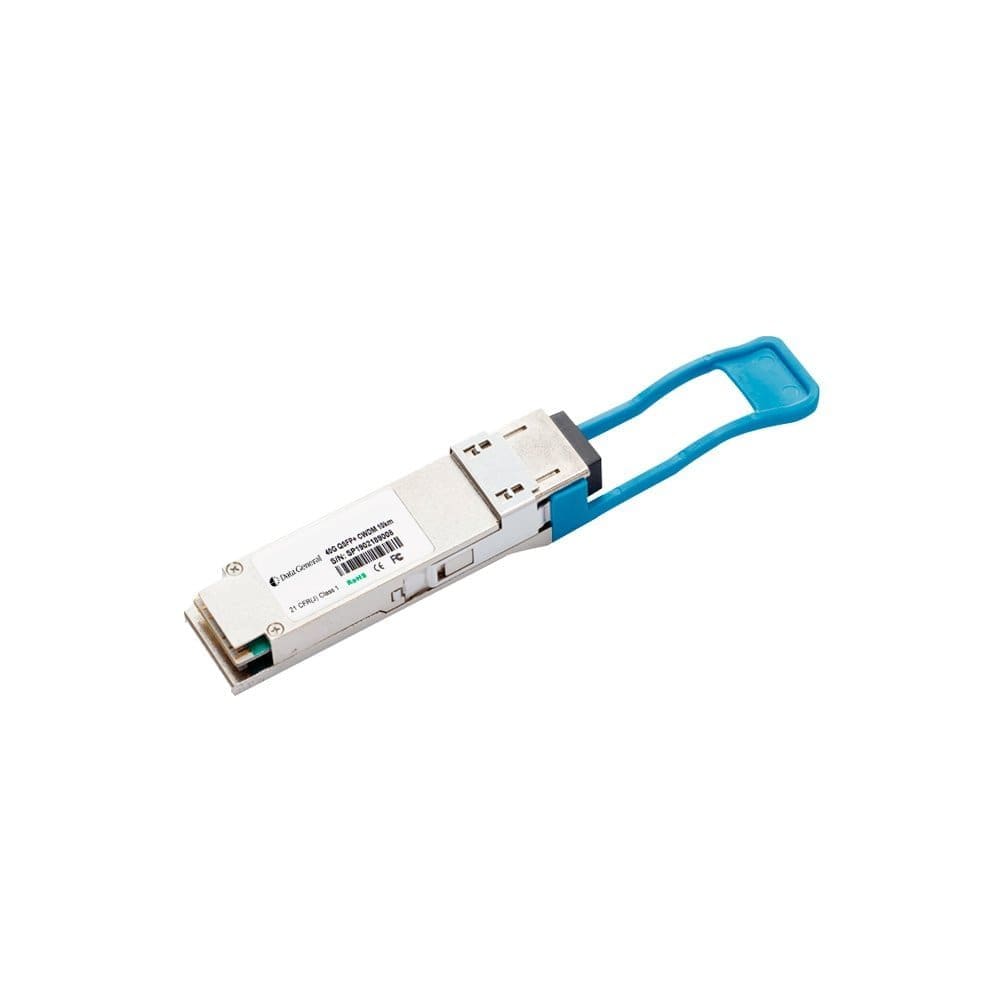

Data General DG-40G-LR-SM1310 – Transceptor óptico 40G QSFP+ PSM4 10km

El DG-40G-LR-SM1310 es un transceptor óptico multirate de alta velocidad diseñado para aplicaciones 40 Gigabit Ethernet (40GbE). Utilizando cuatro carriles full-duplex, cada uno capaz de transmitir datos a 10Gbps, alcanza una velocidad de datos agregada de 40Gbps a través de un único conector MPO/APC de 8 grados.

Construido para la interconectividad de largo alcance, este módulo QSFP+ PSM4 funciona sobre fibra monomodo (SMF) G.652 y amplía las distancias de transmisión hasta 10 km. Es totalmente compatible con los estándares SFF-8436 QSFP+ y admite protocolos clave como InfiniBand SDR/DDR/QDR, OC-192, OTU1e, OTU2, OTU2e, OTU3 y canal de fibra (2G/4G/8G/10G).

Con un bajo consumo de <3,5W, funcionalidad de conexión en caliente y monitorización de diagnóstico digital (DDM), el SPT-QSFP+MLR4 proporciona una solución rentable y energéticamente eficiente para entornos de red de alta densidad y alta velocidad.

Especificaciones técnicas:

Características generales:

• Factor de forma: QSFP+ (compatible con SFF-8436)
• Tasa de datos: 40Gbps (4x 10Gbps lanes)
• Longitud de onda: 1310nm DFB láser
• Tipo de conector: Receptáculo de 8 grados MPO/APC
• Distancia de transmisión: Hasta 10km a través de G.652 SMF
• Conectable en caliente: Sí
• Fuente de alimentación: Fuente de alimentación única de 3,3 V
• Consumo de energía: <3.5W
• Temperatura de funcionamiento: 0°C a +70°C

Rendimiento y conformidad:

• Normas ópticas: IEEE 802.3 40GBASE-PSM4
• Protocolos admitidos:
  • 40GbE (40G Ethernet)
  • InfiniBand SDR/DDR/QDR
  • OC-192, OTU1e, OTU2, OTU2e, OTU3
  • Canal de fibra 2G/4G/8G/10G
• Cumplimiento de la normativa de seguridad láser: IEC 60825-1 Clase 1
• .

Características ópticas:

• Transmisor:

  • Rango de longitud de onda: 1290nm – 1330nm
  • Amplitud de modulación óptica de transmisión (OMA): -4 a 3,5 dBm
  • Potencia media de lanzamiento (cada carril): -6 a -1 dBm
  • Relación de extinción: >6 dB

• Receptor:

  • Rango de longitud de onda: 1290nm – 1330nm
  • Sensibilidad del receptor (OMA, BER=10^-12): -12,6 dBm
  • Sensibilidad del receptor bajo tensión (OMA): -10,3 dBm
  • Potencia de entrada máxima (cada carril): 0,5 dBm

Características eléctricas:

• Impedancia diferencial de entrada: 100Ω
• Impedancia diferencial de salida: 100Ω
• Tasa de error de bits (BER): 10^-12
• Amplitud de tensión de entrada diferencial: 350 – 1200 mVp-p
• Amplitud de tensión de salida diferencial: 425 – 1600 mVp-p

Aplicaciones:

• Centros de Datos & Cloud Computing
• Interconectores de alta velocidad 40GbE
• Redes de área de almacenamiento (SAN)
• Entornos de computación de alto rendimiento (HPC)
• Redes portadoras y metropolitanas

El transceptor óptico DG-40G-LR-SM1310 40G QSFP+ PSM4 ofrece una solución de alta fiabilidad y bajo consumo para conectividad de largo alcance y gran ancho de banda, lo que garantiza una transmisión de datos sin interrupciones en las infraestructuras de red modernas.
