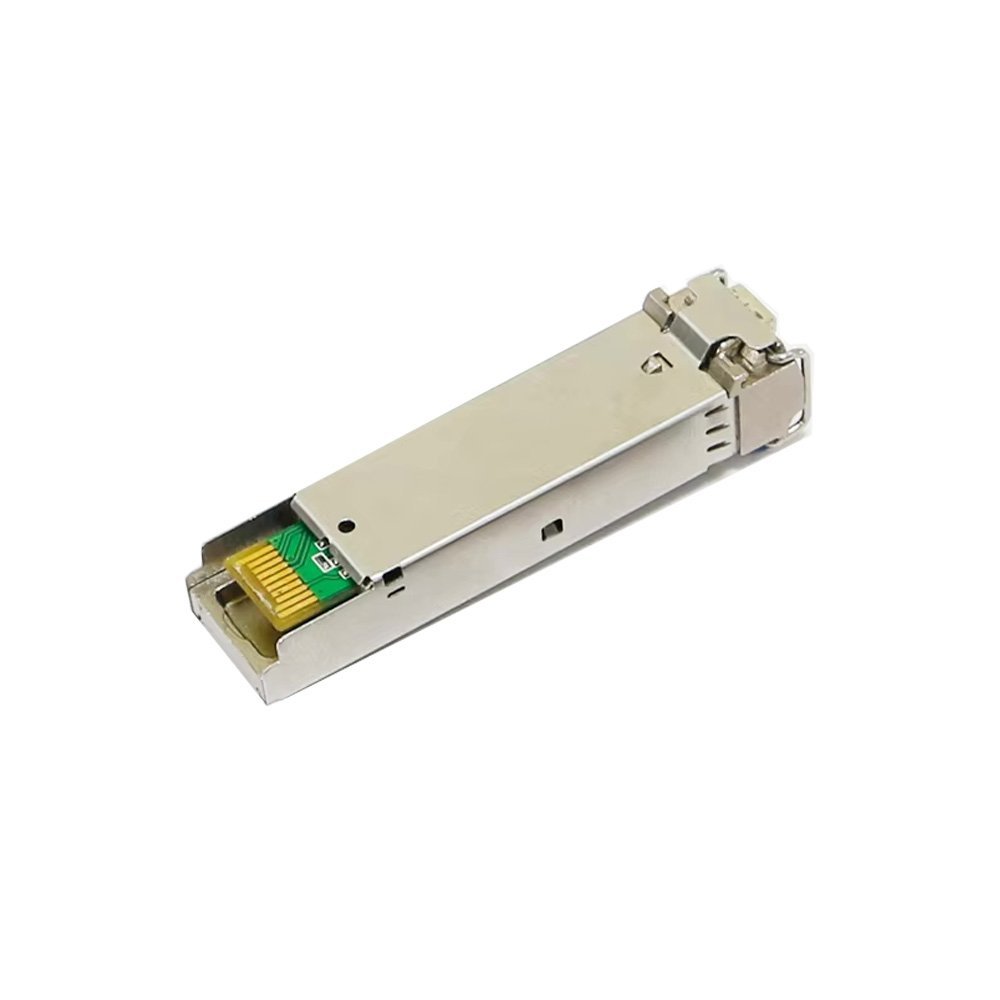

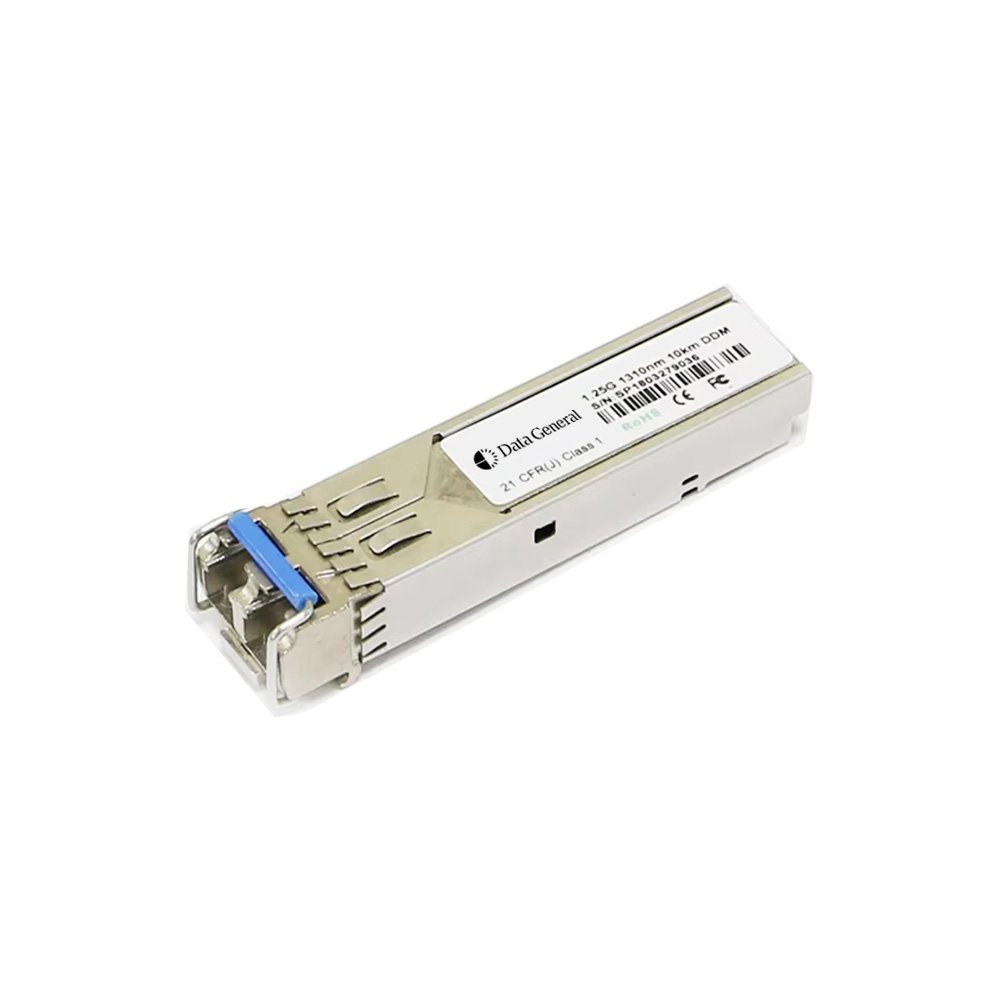

Data General DG-1G-LX-SM1310 – Transceptor óptico SFP de 1,25 Gbps, 20 km de alcance

El transceptor óptico SFP DG-1G-LX-SM1310 de 1,25G es un módulo de red rentable y de alta velocidad construido para Gigabit Ethernet y aplicaciones de fibra óptica. Este módulo funciona a 1,25 Gbps para Gigabit Ethernet y a 1,063 Gbps para canal de fibra, y admite conectividad de larga distancia de hasta 20 km a través de fibra monomodo (SMF).

Equipado con un transmisor láser FP de 1310 nm y un receptor fotodiodo PIN, el SPT-P131G-20D ofrece un bajo consumo de energía, alta densidad de puertos y funcionalidad de conexión en caliente para una perfecta integración en red. Es totalmente compatible con los estándares SFP Multi-Source Agreement (MSA) y SFF-8472, lo que garantiza una amplia compatibilidad con los equipos de red.

Con la funcionalidad de monitorización de diagnóstico digital (DDM), este módulo permite la monitorización en tiempo real de la potencia óptica, el voltaje, la temperatura y la corriente de polarización, lo que garantiza un rendimiento óptimo de la red y la detección proactiva de fallos.

Especificaciones técnicas:

Características generales:

• Factor de forma: SFP (Small Form-Factor Pluggable)
• Tasa de datos: 1,25Gbps (Gigabit Ethernet) / 1,063Gbps (Canal de fibra)
• Longitud de onda: 1310nm FP láser
• Tipo de conector: LC dúplex
• Distancia de transmisión: Hasta 20km sobre SMF
• Conectable en caliente: Sí
• Fuente de alimentación: Fuente de alimentación única de 3,3 V
• Consumo de energía: 170mA máx
• Temperatura de funcionamiento:
  • Estándar: 0°C a +70°C
  • Industrial: -40°C a +85°C

Rendimiento y conformidad:

• Normas ópticas: IEEE 802.3z 1000BASE-LX, SONET OC-24-LR-1
• Protocolos admitidos:
  • Ethernet Gigabit (1,25Gbps)
  • Canal de fibra (1,063Gbps)
  • Interfaces de conmutador a conmutador
  • Conectividad de router y servidor
• Conformidad con la seguridad láser: IEC 60825-1 Clase 1
• Amparo EMI: Carcasa totalmente metálica para un rendimiento EMI superior

Características ópticas:

• Transmisor:

  • Longitud de onda central: 1260 – 1360nm
  • Ancho espectral (RMS): 4nm
  • Potencia óptica media: -9 a -3 dBm
  • Relación de extinción: 9 dB
  • Tiempo de subida/bajada óptica: 0,26 ns

• Receptor:

  • Longitud de onda central: 1260 – 1580nm
  • Sensibilidad del receptor: -24 dBm
  • Sobrecarga del receptor: -1 dBm
  • Desactivación de LOS: -26 dBm
  • LOS Assert: -36 dBm

Características eléctricas:

• Voltaje de la fuente de alimentación: 3,13V – 3,47V
• Diferencial de oscilación de entrada de datos: 400 – 1800mV
• Impedancia de entrada diferencial: 90 – 110Ω
• Operación de tensión de salida diferencial: 400 – 1800mV

Aplicaciones:

• Redes Gigabit Ethernet de larga distancia (1000BASE-LX)
• Interconexiones de canales de fibra
• Interfaces de conmutador a conmutador y enrutador
• Redes de área de almacenamiento (SAN)
• Redes empresariales e industriales

El transceptor óptico DG-1G-LX-SM1310 de 1,25 Gbps es una solución de alta velocidad, bajo consumo y rentable para la comunicación por fibra óptica de largo alcance, que garantiza la escalabilidad, el rendimiento y la fiabilidad en los entornos de red modernos.
